濃縮轉輪,又名沸石轉輪(VOC Concentrator),是高效的廢氣濃縮技術。沸石轉輪可以把低濃度、大風量的有機廢氣濃縮為小風量、高濃度的廢氣后進行燃燒處理。不僅可以減小設備投資,而且可以大大降低運行成本,實現低成本、高效率VOC尾氣的無害化處理。由于技術門檻較高,目前國內主要依賴進口,我公司整合國內優質資源,借助高校及研究院平臺,經多年研發,做出了沸石轉輪。

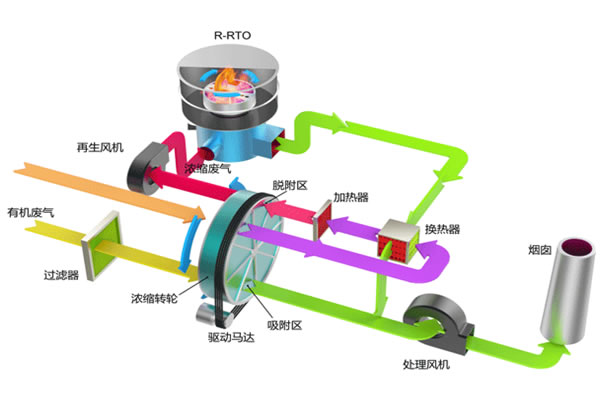

工作原理:濃縮轉輪吸附裝置是利用“吸附-脫附-冷卻”三項連續變溫的吸、脫附程序,VOCs廢氣通過轉輪的旋轉,同時完成氣體的吸附和轉輪的再生過程。進入濃縮轉輪的有機廢氣經過沸石吸附凈化后直接通過煙囪排放到大氣中。被吸附的有機物因轉輪的持續轉動(每小時1-8轉)而進入脫附區,利用加熱氣體將在此區域脫附,使得低濃度、大風量有機廢氣濃縮為高濃度、小流量的濃縮氣體,進入蓄熱焚燒裝置進行進行燃燒轉化成二氧化碳及水蒸氣排放至大氣中。如此持續循環工作。

分子篩轉輪技術與蓄熱式燃燒技術(RTO)
| 行業 |
VOCs產生過程 |
產生VOCs種類 |
采用工藝 |
| 汽車、造船、重工等涂裝 |
噴漆、干燥 |
甲苯、二甲苯、酯類、醇類 |
轉輪+RTO(CTO) |
| 印刷 |
印刷機、復合機等 |
甲苯、IPA、酯類、酮類 |
轉輪+RTO(CTO) |
| 粘結劑制造 |
表面涂層、清洗 |
酮類、醇類、甲苯 |
轉輪+RTO(CTO) |
| 化學品制造 |
反應及合成等 |
芳香烴、有機酸、醛、醇 |
轉輪+RTO(CTO)、活性炭回收+轉輪 |
| 合成樹脂 |
塑料制造、膠合板 |
苯乙烯、醛類、酯類 |
轉輪+RTO(CTO)、活性炭回收+轉輪 |
| 半導體制造 |
清洗裝置 |
IPA、醇類、酮類、氨類 |
轉輪一體機,轉輪+RTO |
| 液晶面板 |
制造裝置 |
醇類、酯類、氨類 |
轉輪一體機,轉輪+RTO |
| 鋰離子電池 |
電極涂層、電解液注入 |
NMP、酯類 |
轉輪+冷凝回收 |
性能特點:1、高吸、脫附效率,使原本高風量、低濃度的VOCs廢氣,轉換成低風量、高濃度的廢氣,降低后端終處理設備的成本。
2、沸石轉輪吸附VOCs所產生的壓降低,可大大減少電力能耗。
3、濃縮倍數達到3-15倍,大大縮小后處理設備的規格,運行成本更低。
4、整體系統采預組及模塊化設計,具備了小的空間需求,且提供了持續性及無人化的操控模式。
5、經過轉輪濃縮后的廢氣,可達到國家排放標準。
6、連續運轉,安全性高。由于核心材料是分子篩,惰性高,對于活性炭難處理的苯乙烯和環己酮等具有熱聚合性的VOC,也能使用疏水性分子篩高效率地進行處理。
設備選型:  |
